工業4.0離不開智能制造，智能制造離不開機器視覺
如果說工業機器人是人類手的延伸、交通工具是人類腿的延伸，那么機器視覺就相當于人類視覺在機器上的延伸。機器視覺實現了對工件尺寸、形狀、顏色等特征的自動判斷和識別，可以讓機器代替人眼做測量和判斷，是實現工業自動化和智能化的必要手段。
機器視覺的構成及原理

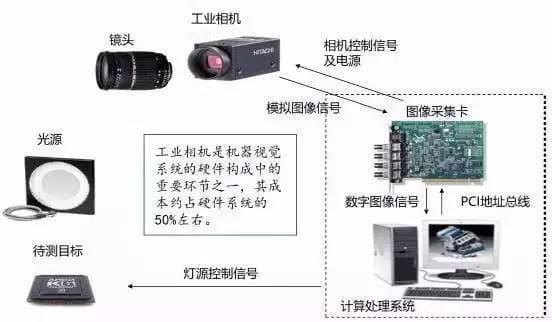

機器視覺系統一般由燈源、鏡頭、工業相機、圖像采集卡、圖像處理單元和視覺處理軟件構成。
在目前的觸摸屏工藝中，觸摸屏以其高靈敏度、長壽命、低能耗、超輕薄、可大可小、無需校正等優勢成為主流產品。觸摸屏的加工過程主要包括“蓋板玻璃Coverlens制造”、“Sensor制造”和“貼合”這三個關鍵工藝過程。下面將簡單介紹機器視覺技術在各個工序中所發揮的作用。

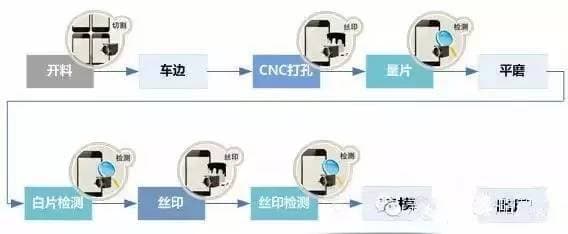

Coverlens的工藝制程
|
開料切割 |
將Coverlens上料進行切割，得到各種尺寸的小片，視覺技術起到上料糾偏、引導切割的作用。 |
|
CNC打孔 |
對Coverlens進行加工打孔或磨邊，得到預期的外形，視覺技術起到高精度引導加工的作用。 |
|
量片 |
對裁切、打孔后的玻璃進行準確測量，查看尺寸是否符合要求，視覺技術起到測量作用。 |
|
白片檢測 |
通過視覺系統檢查小片Coverlens的外觀質量，主要是劃傷、灰塵、凸起檢測。 |
|
絲印 |
采用絲印技術，將油墨材料以“視窗”或是“Logo”的形式印制在Cover Glass上，視覺技術起到定位引導作用。 |
|
絲印檢測 |
利用視覺系統檢測絲印質量，剔除不良品 |
Sensor的工藝制程
|
ITO蝕刻 |
ITO濺、開槽、鍍膜蝕刻組成ITO蝕刻工藝的流程，利用視覺系統引導ITO蝕刻標識并精確定位，獲得預期的蝕刻效果。 |
|
ITO檢測 |
利用視覺系統對ITO玻璃上的導電線路或引線進行各種缺陷的自動檢測，保證出貨良品率。 |
|
切片 |
將Sensor切割成單獨的小片，利用視覺引導技術確定切割起始點和切割路徑。 |
|
外觀檢查 |
對于成品Sensor表面缺陷（異物、劃傷等），利用視覺手段進行不良品的自動判斷并剔除。 |
|
FPC貼合 |
FPC作為Sensor的控制電路的載體，視覺引導技術將其綁定在Sensor的指定位置貼合。 |

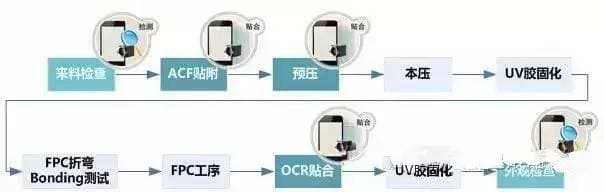

貼合制程
|
來料檢查 |
對于來料（Coverlens、Sensor等）質量進行外觀檢查，是否殘損、臟污等。 |
|
ACF貼附 |
預貼ACF（異性導電膠膜）于底層Sensor玻璃基板上，視覺技術發揮引導對位貼合的作用。 |
|
預壓 |
將FPC或控制芯片綁定在Sensor玻璃基板上，視覺技術發揮引導對位貼合的作用。 |
|
OCR貼合 |
將Coverlens、Sensor基板或其他材料貼合在一起，視覺技術發揮引導對位貼合的作用。 |
|
UV膠和玻璃的貼合 |
利用UV膠將Coverlens、Sensor基板或其他材料貼合在一起，視覺技術發揮引導對位貼合的作用。 |
|
外觀檢查 |
對貼合完成的模組進行外觀檢查，包括異物、氣泡、劃傷、凸起等。 |
在全球發展方面，機器視覺在發達國家已經過了爆發式增長階段，進入穩定增長期。其中美國和日本處于領先地位，機器視覺技術已較為成熟。
就中國而言，機器視覺在國內起步較晚，但發展速度快，已成為繼美國和日本之后的全球第三大機器視覺市場。
特別是在我國適齡勞動力減少，人工成本飛速上漲，人口紅利拐點的到來，以及人工智能被列入政府報告等種種因素的影響下，機器視覺無疑迎來了黃金發展期。國際攝像模組和機器視覺技術展覽會應市場之所需，集中展示機器視覺及攝像模組最新技術和解決方案，促成創新技術與實際應用相結合。展會與深圳國際全觸與顯示展同期舉辦，通過產品展示和主題論壇相結合的形式吸引了來自全球觸摸屏、顯示器、家電、平板電腦、手機方案設計和消費電子制造業的下游買家參與。為攝像模組和機器視覺產業鏈的供應商創造了一個維護客戶關系，獲取銷售線索，推廣新產品，樹立企業品牌形象的專業平臺。
在這個展示觸控技術的一流平臺上，不僅齊聚有國內外近1000個知名品牌更有機會與超過35,000名來自全球的觸摸屏、顯示器、家電、平板電腦、手機方案設計和消費電子制造業買家，更吸引了行車電腦、導航、教育及商用等大尺寸顯示等行業核心客戶。此外，展會還通過數十場高品質研討會、知名媒體專訪、全方位E渠道推廣將為參展商帶來更多市場曝光機會。
同期同地舉辦的“國際3D曲面玻璃制造技術暨應用展覽會” “深圳藍寶石制造技術展覽會”、匯聚3D玻璃和藍寶石生產加工的新技術，新設備及新材料，以及在光學成像和檢驗檢測領域的新突破和新方向。
上海勵擴展覽有限公司，是由勵展博覽集團（世界領先的展覽及會議活動主辦機構）和上海擴展展覽服務有限公司（一家專業策劃和組織國內外大中型展覽和會議的公司）于2015年在中國組建的合資公司，是世界領先的中國國際觸摸屏行業的展會主辦機構，也是勵展博覽集團在華的九家出色的成員公司之一。目前，公司每年分別在上海和深圳兩地舉辦行業展會,其中包括廣為人知的中國國際全觸與顯示展（簡稱：全觸與顯示展，C-TOUCH&DISPLAY）、國際新型顯示技術展（簡稱：INTERNATIONAL NEW DISPLAY）、中國國際高性能薄膜制造技術展覽會（簡稱：FILM EXPO）及中國國際膠粘帶、保護膜及光學膜展覽會（簡稱：APFO EXPO）。除了將展會打造成專業的一站式行業綜合學習、采購和體驗平臺之外，上海勵擴展覽有限公司每年還同期舉辦各種專業的技術論壇，吸引來自智能終端、汽車制造、工控、航空航天、傳媒廣告、智慧醫療及智能家居等領域的海內外專業觀眾及買家前來了解最全面、最領先的產品及技術解決方案，積極推動了中國乃至全球光電顯示行業的迅速發展。
